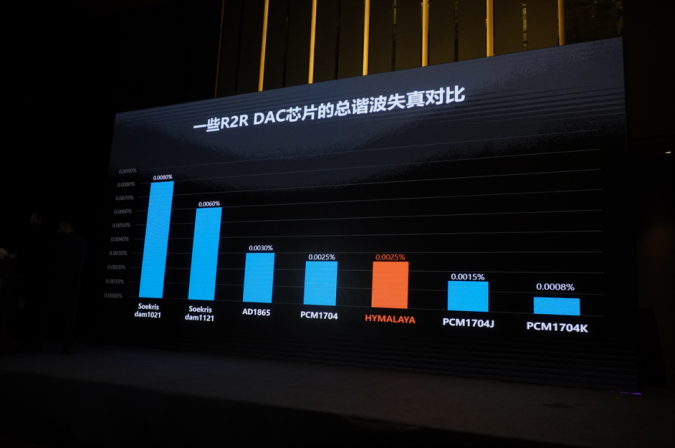

对于每一位痴迷于音响魅力的HiFi玩家和专业维修技师来说,AD1865这颗ADI出品的双18位音频DAC芯片,承载着太多关于黑胶般温暖模拟声的执念。被誉为“D/A芯片三驾马车”之一的AD1865,以其高达110dB的信噪比和仅0.003%的THD+N性能,在CD播放机、多声道音频系统、数字混音控制台等专业音频设备中占据着无可替代的地位-1。这颗经典芯片早已停产,市面流通渠道复杂,假货翻新现象屡见不鲜,当音响设备出现无声、沙沙声或声道不平衡等故障时,如何快速准确地判断AD1865的好坏,成为困扰无数音频维修人员和DIY玩家的核心难题。本文基于音频维修场景的实操经验,从电源供电测量到数字信号检测,从输出波形验证到真假芯片鉴别,分层次详解AD1865检测的全流程,无论你是刚入门的音响爱好者还是从业多年的专业维修技师,都能从中找到适合自己的检测方案。

一、HiFi音频设备AD1865检测核心工具介绍

在开始检测之前,需要根据自身定位准备相应工具。本文将工具分为基础款和专业款两类,分别适配新手DIY玩家和从事批量维修或专业质检的从业者。

基础款(新手必备) :数字万用表是每位音响DIY玩家的核心工具。推荐选择具备电压测量(直流精度不低于0.5%)、电阻测量和通断蜂鸣功能的基础款数字万用表(如胜利VC890C+、优利德UT61E等),价格在100-300元区间即可满足AD1865的静态电压和电阻检测需求。配备一个3-5倍放大镜或手机微距镜头,用于观察芯片表面丝印和焊点状态,对于辨别真假芯片至关重要。

专业款(进阶/批量检测) :从事专业音频维修或批量质检的从业者,建议配备以下工具:双通道数字示波器(100MHz带宽以上,如普源DS1054Z或泰克TBS1000系列),用于观察AD1865的输出波形和I²S数据时序-;具备I²S协议解码功能的混合信号示波器可以进一步提升数字音频信号的分析效率-;音频信号发生器用于产生标准测试信号;逻辑分析仪用于深入排查数字接口时序问题;恒温防静电烙铁和防静电工作台是检测前的必备设施。

二、AD1865检测安全注意事项(音频维修场景)

音频设备维修涉及带电操作,安全是第一要务。以下4条核心注意事项请严格遵守,重中之重标注部分请务必执行:

  1. 断电操作原则:在测量电阻、通断或插拔任何连接前,务必切断设备总电源并拔掉电源线。带电测量时必须使用绝缘良好的表笔,单手操作,避免两手同时接触电路的不同电位点。

  2. 静电防护要求(重中之重) :AD1865内部包含CMOS逻辑单元和激光调整的薄膜电阻单元,对静电极其敏感-8。操作前务必佩戴防静电手环,工作台铺设防静电垫,电烙铁必须良好接地。

  3. 电容放电规范:音频设备电源部分通常有大量滤波电容,断电后仍可能存留高压电荷。测量前先用大功率电阻(如100Ω/5W)对主滤波电容正负极进行放电,避免残余电压损坏万用表或造成触电。

  4. 引脚清理要求:检测前检查AD1865引脚有无氧化、虚焊或短路现象。使用无水酒精和无尘布清洁引脚表面,确保表笔接触良好,避免因接触不良导致误判。

三、AD1865基础认知(适配音频维修精准检测)

AD1865核心结构与参数:AD1865采用ABC MOS工艺制造,内部集成CMOS逻辑单元、双极性和MOS线性单元以及激光调整的薄膜电阻单元-2。其DAC采用部分分段架构——每个DAC的前4个MSB被分割为15个单元,14个LSB使用标准R-2R技术生产,这种架构有效降低了主要码字跃迁误差,输出毛刺极低,无需外置限变器-8

AD1865引脚配置与供电:AD1865共有24个引脚(DIP封装)或28个引脚(SOIC封装),需要三组供电电压:数字供电VL(+5V)模拟正供电+VS(+5V)模拟负供电-VS(-5V) -17。芯片拥有3个接地引脚——两个AGND(模拟地)和一个DGND(数字地),设计上建议将模拟地和数字地在电源端单点连接,以减少数字馈通干扰-8。AD1865的典型功耗仅225mW,最大260mW,工作温度范围-25°C至+70°C,电压允许范围为±4.75V至±5.25V-8

数字接口信号:AD1865的数字接口包含5个核心信号:左通道数据(DL)、右通道数据(DR)、左通道锁存(LL)、右通道锁存(LR)和时钟(CLK)。输入引脚兼容TTL和5V CMOS电平,最低时钟频率要求为13.5MHz-。输入数据位在CLK上升沿读入寄存器,在锁存信号下降沿更新DAC输出-8

四、AD1865基础检测法(音频维修新手快速初筛)

对于无专业检测仪器的新手DIY玩家,可通过以下两种无需通电或仅需万用表的基础方法快速判断AD1865是否存在明显问题:

方法一:外观检测法
使用放大镜仔细观察AD1865芯片表面。正品AD1865表面丝印清晰锐利,边缘无毛刺,引脚呈均匀的亚光色泽(有轻微氧化痕迹是正常的,说明非全新打磨品)-。若发现表面有打磨痕迹、丝印模糊重影、引脚过亮(喷锡翻新痕迹),基本可判定为翻新或假冒品。

方法二:对地电阻测量法
将万用表调至电阻档(200Ω或2kΩ档),红表笔接地(任意AGND或DGND引脚),黑表笔依次测量各电源引脚(VL、+VS、-VS)和信号引脚的对地电阻。正常AD1865各引脚对地电阻应在数十欧姆至数百千欧姆之间,且同类型引脚(如左右通道对应引脚)的阻值应基本一致。若发现某引脚对地短路(阻值接近0Ω)或完全开路(阻值无穷大),表明该引脚内部损坏。

新手注意要点:外观检测时需区分“白字体”和“激光字体”两个AD1865版本,白字体版生产时间较早,两者均为ADI正品,不可仅凭字体判断真伪-24

五、万用表检测AD1865方法(音频维修新手重点掌握)

通电检测是判断AD1865好坏的核心环节,新手需重点掌握以下万用表检测步骤:

模块一:供电电压检测(首要步骤,排查80%故障)

第一步:通电前确认AD1865的三组供电线路——数字供电VL(+5V)、模拟正供电+VS(+5V)和模拟负供电-VS(-5V)均已正确连接,且输入电压在±4.75V至±5.25V允许范围内-8

第二步:通电后,将万用表调至直流电压档(20V量程),黑表笔接AGND引脚,红表笔依次测量VL、+VS、-VS引脚的实际电压。

第三步:判断标准——三组电压均应在4.85V-5.15V范围内(±3%容差)。若任一电压偏差过大(如低于4.5V或高于5.5V),说明供电电路存在故障,需排查稳压IC(如LM317/337、LT1086等)、退耦电容和整流桥-17。典型故障案例:有玩家调试AD1865时发现VEE-5V稳压后一直是-13V,先后更换LT1086稳压IC、整流桥、退耦电容和微调电阻仍未解决-17

模块二:输出引脚直流电位检测

第一步:保持通电状态,万用表仍处于直流电压档,黑表笔接AGND,红表笔分别测量左右通道的输出引脚(VOUTL和VOUTR)对地电压。

第二步:判断标准——AD1865在无信号输入时,电压输出模式下各输出引脚对地电压应接近0V(通常为±50mV以内)。若某一通道输出引脚出现显著的直流偏移(如>±200mV),说明该通道内部DAC或输出放大器存在异常。

音频维修实用技巧:测量输出直流偏移时,可同时测量运放供电(±12V或±15V)是否正常,排除后续LPF电路对测量结果的干扰。对于电流输出模式下的AD1865,需外加I/V转换电路后再测量输出电压-

六、音频专业仪器检测AD1865方法(进阶精准检测)

对于从事专业音频设备维修或需要进行批量质检的从业者,使用示波器进行动态信号检测是判断AD1865性能的关键手段。

示波器检测AD1865输出波形

第一步:设置示波器探头为10X衰减,带宽建议≥100MHz,以适应I²S信号的频率需求-。将通道1探头接入AD1865的某一输出引脚(VOUTL或VOUTR),探头地线接AGND。

第二步:播放标准测试音频(如1kHz正弦波信号),观察示波器屏幕上输出的模拟波形。正常AD1865应输出与输入数字音频对应的平滑正弦波(经LPF滤波后)-。若无波形输出,按以下顺序排查:检查数字输入信号是否存在→确认CLK时钟是否正常→验证DL/DR数据信号是否有效。

第三步:将示波器探头接入AD1865的CLK引脚,观察时钟信号的频率和波形。AD1865的最低时钟频率要求为13.5MHz-。若时钟频率不足或波形畸变(上升沿过缓、振铃明显),将导致采样数据错误,表现为输出沙沙声、噪声或完全无声。

音频接口协议解码(进阶操作)

具备I²S协议解码功能的混合信号示波器可对音频串行总线(I²S、左对齐、右对齐)进行触发和解码,验证采样值并检查BCLK/LRCLK时序是否存在数据锁存问题-。这种检测方法对于排查因数据格式不匹配导致的声音异常(如沙沙声、单声道输出异常)尤为高效。

批量/流水线检测技巧

从事批量质检的从业者可采用“静态电压+波形抽样”的组合策略:用万用表快速筛查供电电压和输出直流偏移(耗时约30秒/片),再抽取10%的样本用示波器验证输出波形质量,在保证检测精度的前提下显著提升检测效率。

七、HiFi音频领域不同类型AD1865的检测重点

AD1865常见有多个型号后缀,检测时需要区分对待:

  • AD1865N(DIP塑封版):采用24引脚DIP封装,多见于中高端CD播放机和老旧DIY设备。检测时重点关注引脚有无氧化虚焊,输出直流偏移值相比其他版本略高-18

  • AD1865N-J / N-K(不同等级版本):J和K后缀代表不同的性能等级分级。检测时需重点关注THD+N指标是否符合等级标注——K级THD+N典型值为0.003%,若实测偏差过大可能为降级品翻新-1

  • AD1865R(SOIC贴片版):采用28引脚SOIC封装,常见于现代贴片工艺设备。检测时重点关注焊盘是否存在虚焊和引脚间短路。

  • AD1865P / AD1865RJ(不同后缀版本):有用户在测试AD1865RJ时发现多颗芯片的模拟负电源-VS消耗约0.5A大电流,远超典型功耗范围,提示该批次芯片可能为劣质品或损坏件-18

八、AD1865检测常见误区(避坑指南)

在大量音频维修实践中,以下5个误区最容易导致检测误判:

  1. 误区一:只测电源端电压,忽略芯片引脚端的实际电压。电源端的电压正常不代表芯片引脚端的电压正常——线路压降、虚焊或过孔断路都可能导致芯片端电压不足。

  2. 误区二:误将白字体版当作假货。AD1865存在白字体和激光字体两个正品版本,白字体生产时间较早,两者均为ADI正品,不可仅凭字体判断真伪-24

  3. 误区三:忽略数字接口数据格式匹配。AD1865通过CS8412+SM5813等组合使用时,若数字接收芯片的输出格式与SM5813的输入格式不匹配(如16bit右对齐错配),将导致沙沙噪声输出-45

  4. 误区四:未区分电压输出模式与电流输出模式。AD1865支持电压输出(内部自带输出放大器)和电流输出(外加I/V转换电路)两种模式,判断标准不同,直接测量可能误判-8

  5. 误区五:测试时不戴防静电手环直接触摸芯片引脚。AD1865内部的CMOS逻辑单元和薄膜电阻单元对静电高度敏感,静电放电可能在测试时未显现问题,但会埋下可靠性隐患-8

九、AD1865失效典型案例(实操参考)

案例一:AD1865负电源异常导致无声故障

故障现象:某DIY玩家的AD1865 DAC在通电后完全无声,检查发现芯片表面无异常发热。

检测过程:用万用表测量三组供电,数字VDD 5V和模拟VCC 5V基本正常,但VEE -5V稳压后一直是-13V左右。先后更换LT1086稳压IC、整流桥、退耦电容和微调电阻,问题依旧-17。进一步排查发现,-5V线路上的一个退耦电容极性标识与PCB丝印相反,导致通电后电容“爆浆”并拉低了整体供电。

解决方法:按极性正确重新焊接退耦电容,更换损坏的稳压IC后,三组供电全部恢复±5V正常范围,DAC成功出声。

案例二:AD1865输出沙沙声故障(数字格式不匹配)

故障现象:某网友淘得AD1865解码板,配合CS8412数字接收板使用,通电测试发现输出为沙沙噪声,一个声道大声一个声道小声,设置16bit 44k和24bit 48k均无效-45

检测过程:用示波器观察CS8412输出端和AD1865输入端,发现数据格式存在不一致——CS8412输出左对齐格式,但SM5813的输入格式设置为18bit右对齐,两者不匹配导致数据无法正确锁存。

解决方法:将SM5813的设置改为与CS8412输出格式完全一致的16bit右对齐格式后,沙沙声消失,DAC恢复正常输出。

十、AD1865检测核心(音频设备高效排查策略)

基于AD1865在音频维修场景的实操经验,本文提炼出分级检测策略,便于读者按需应用:

新手DIY玩家策略(适合家庭维修场景):外观检测(排除翻新假货)→对地电阻测量(排查引脚短路/开路)→供电电压测量(排查三组±5V供电异常)→输出直流偏移检测。约80%的AD1865故障问题可通过这四个步骤定位。

专业维修技师策略(适合专业音频设备维修场景):在上述四步基础上增加动态信号检测——示波器验证输出波形→逻辑分析仪排查I²S数据时序→音频分析仪测试THD+N指标(若THD+N超过0.003%需警惕芯片性能劣化)。

排查效率要点:AD1865的供电电压异常占故障原因的50%以上,务必优先排查三组±5V供电的完整性和稳定性。数字接口的数据格式匹配问题同样是高频故障点,务必逐一核对。

十一、AD1865检测价值延伸(维护与采购建议)

日常维护建议:AD1865在音频设备中属于静态工作芯片,日常维护重点在于保持供电稳定和散热良好。建议每半年检查一次设备内滤波电容有无鼓包漏液,避免电容老化引发供电纹波增大而损坏AD1865。设备长期闲置时,建议存放在干燥防静电环境中,防止引脚氧化。

采购建议(避坑指南) :AD1865已停产多年,市面流通渠道复杂。采购时务必注意以下几点:优先选择信誉良好的元器件分销商或知名二手音响设备交易平台;收到芯片后立即用放大镜检查表面有无打磨痕迹和重新喷墨迹象;用万用表测量各电源引脚对地电阻,与已知正品对比;通过ADI官方渠道验证来源信息-。目前市面上存在部分翻新AD1865物料,需经过X-ray检查、耐溶剂性测试等专业手段方可准确鉴定-

校准建议:对于追求极致性能的HiFi玩家,AD1865可通过外接电阻网络对MSB进行微调以优化THD性能,但需配备THD分析仪和标准测试信号方可操作,普通万用表和示波器不足以完成此项校准-

十二、互动交流(分享AD1865检测难题)

在HiFi音频维修和DIY过程中,你是否遇到过以下难题:AD1865供电电压全部正常但输出仍然无声?用示波器看到的输出波形畸变严重但无法定位原因?数字接口数据格式无论如何匹配都无法正常工作?买到疑似翻新的AD1865不知如何进一步确认?

欢迎在评论区分享你在AD1865检测中遇到的具体问题,或关注本号获取更多音频DAC芯片(如TDA1541、PCM63、PCM1704等)的检测维修干货。我们将持续更新音频设备维修领域的实操内容,帮助更多音频爱好者和维修从业者攻克经典DAC芯片的检测难题。
