随着智能驾驶技术的快速发展，行车记录仪已成为汽车安全领域的标配设备，而NT96658作为联咏科技推出的高性价比行车记录仪主控芯片，被广泛搭载于360 G300、G380等主流行车记录仪产品中，在汽车后装市场和前装方案中占据了可观份额-2-6。但在实际维修场景中，如何快速准确判断NT96658是否损坏、排查行车记录仪“不启动”“不录像”“卡logo”等常见故障，是困扰许多汽车维修人员、电子爱好者和质检从业者的核心难题。本文从汽车维修行业的真实场景出发，分层详解NT96658主控芯片的检测方法，帮助不同基础的从业者快速掌握芯片好坏判断技巧，同时规避检测过程中的安全风险和常见误区。
一、汽车维修场景前置准备：NT96658芯片检测工具与安全须知
1. 汽车维修行业NT96658芯片检测核心工具介绍
基础工具（汽车维修新手必备）：
数字万用表：优选具备二极管档、通断档和至少20V直流电压量程的型号（如优利德UT136B+），用于测量NT96658电源引脚电压、对地电阻和通断检测，价格100-200元即可满足基础维修需求。
防静电镊子与工具套装：NT96658为BGA封装芯片，静电敏感，操作时务必使用防静电工具，避免ESD静电放电导致芯片二次损坏。
手机微距镜头或放大镜：用于观察芯片表面是否有烧灼痕迹、裂纹或引脚氧化等外观异常。
进阶工具（专业维修/批量检测适用）：
示波器：用于捕捉NT96658的关键信号波形，如晶振时钟信号、电源管理控制信号等。入门级数字示波器（如汉泰DSO212）即可满足大部分汽车维修场景需求。
编程器/烧录器：用于读取NT96658外挂的NOR Flash或SPI Flash中的固件程序，判断固件是否损坏或丢失。
热风枪与恒温焊台：用于芯片拆卸和替换维修。NT96658为BGA305封装，建议使用专业BGA返修台或带精准控温的热风枪配合助焊剂操作-19。
数字IC测试仪（如ICT-33C类设备）：可对NT96658进行功能好坏判别和老化测试，适合批量检测场景-47。
2. 汽车电子NT96658芯片检测安全注意事项（重中之重）
在汽车维修环境中检测NT96658芯片，以下四点必须牢记：
断电操作第一原则：拆机检测前务必断开行车记录仪的电源输入（拔掉车载充电器或USB供电线），同时断开内置电池（如有）。带电操作极易造成短路，烧毁芯片和外围电路。
静电防护不可忽视：NT96658为CMOS工艺芯片，对静电极为敏感。操作前应佩戴防静电手环或触摸接地金属释放静电，避免徒手直接触碰芯片引脚。
热风枪操作温度控制：拆卸或焊接NT96658时，热风枪温度建议控制在300-350℃，风量适中（3-4档），避免长时间加热导致芯片过热损坏或PCB板变形起泡。
检测前清理电路板：用无水酒精或专用洗板水清洁芯片周围的灰尘、油污和氧化物，避免检测时误判——例如灰尘受潮后造成引脚间漏电，导致万用表误判为短路-18。
3. NT96658芯片基础认知（适配行车记录仪精准检测）
NT96658是联咏科技推出的混合DSC/DV处理器，在行车记录仪方案中通常采用TFBGA-305封装。了解以下基础信息是精准检测的前提：
核心参数：主频432MHz，集成1GB运行内存与256MB系统内存（以360 G380为例），支持1080P分辨率录像和H.264视频编码-6。
关键电源轨：原理图中标注了VCC3.3V和VCC1.05V两个核心电源轨——3.3V供给芯片I/O接口和外围电路，1.05V为核心逻辑供电-55。
工作电压范围：整机适配车内12V/24V供电环境，经电源管理电路转换为芯片所需的稳定电压-54。
典型电流参数：5V供电下典型工作电流约165mA，静态电流小于1mA-54。实际检测时若电流异常偏离（如超过300mA或接近0mA），需高度警惕芯片是否存在短路或开路故障。
二、NT96658芯片核心检测方法（从基础到专业，分层实操）
1. NT96658芯片基础检测法（汽车维修新手快速初筛）
对于缺少专业仪器的维修新手，基础检测法可以在不拆机或初步拆机的情况下快速锁定问题范围。
第一步：外观检查
拆下行车记录仪主板后，在充足光线下用放大镜仔细观察NT96658芯片表面。重点关注：是否有明显烧焦痕迹或变色区域；芯片表面是否有裂纹或鼓包（通常由过热导致）；芯片周围贴片电容、电阻是否有变色、开裂或脱落；PCB板走线是否有断裂或焊盘脱落。外观无明显异常并不能判定芯片一定完好——内部损坏往往不表现在表面-11。
第二步：通电升温感知法
在确认电源电路基本正常的前提下，短暂通电（连接5V电源），用手指轻轻触摸NT96658芯片表面。正常工作时芯片应有均匀的温热感。若芯片异常发烫（明显烫手甚至无法触摸），极大概率内部存在短路损坏；若芯片完全冰冷无任何温度变化，则可能是供电缺失或芯片已完全开路损坏-18。注意：此方法仅适用于低压（5V以下）环境，切勿在12V/24V电源输入侧直接触摸任何元件。
第三步：观察行车记录仪工作状态
在不拆机的情况下，通过行车记录仪的运行表现初步判断NT96658状态：能否正常开机进入系统界面（若完全无法开机、屏幕无任何显示，可能是芯片未工作或供电缺失）；开机后是否卡在logo画面不动（可能是芯片无法完成初始化或固件加载异常）；是否能够正常录像、回放（功能部分异常通常是芯片外围电路问题而非芯片本身损坏）。这些表现可以作为进一步检测的线索参考。
2. 万用表检测NT96658芯片方法（汽车维修新手重点掌握）
万用表是判断NT96658好坏最常用的仪器，新手重点掌握以下三个检测模块。
模块一：电源引脚对地电阻检测（断电状态下）
将万用表调至电阻档（200Ω档或二极管档），红表笔接地（GND），黑表笔依次测量NT96658各电源引脚的对地电阻。
VCC3.3V引脚对地电阻：正常值通常在数百欧姆至数kΩ之间（具体数值受外围电路影响）。若电阻值低于10Ω甚至接近0Ω，说明芯片内部VCC与GND之间已短路，芯片极大概率损坏。
VCC1.05V引脚对地电阻：正常值通常比3.3V引脚稍低，但也有数十Ω以上。若测出极低阻值，同样提示芯片内部短路。
检测技巧：可对比同型号正常主板的测量值作为参考标准。若找不到对比板，也可测量芯片各电源引脚与相邻引脚之间是否存在不应有的短路——相邻引脚间电阻若接近0Ω，说明引脚间短路，芯片或焊点存在问题-18。
模块二：关键引脚电压检测（通电状态下）
将行车记录仪接通5V电源（注意不要接入12V原车供电），用万用表调至直流电压档（20V量程），黑表笔接电路板地线，红表笔测量以下关键电压点：
VCC3.3V引脚：正常应测得3.2-3.4V。电压偏低（如低于2.5V）可能为电源转换电路故障或芯片内部短路拉低了电压；电压偏高（超过3.6V）可能损坏芯片。
VCC1.05V引脚：正常应测得1.02-1.08V。此电压通常由专门的DC-DC转换电路产生，若测得0V而3.3V正常，先排查转换电路（如电感、电容、电源管理IC）而非直接判定NT96658损坏。
晶振引脚：NT96658通常外接24MHz或27MHz晶振。用万用表测量晶振两脚对地电压，正常应在0.5-2V之间（非精确值，因晶振为交流信号，万用表只能测平均电压）。两脚电压相近且均在1V左右为正常；一高一低或一脚为0V时，可能是晶振损坏或芯片内部时钟电路故障。
复位引脚（若有标注） ：通电瞬间应有从低到高的电平跳变。用万用表测量时，若始终为低电平（0V），说明芯片未收到复位信号，应检查复位电路-11。
模块三：通断与开路检测
用万用表通断档，测量NT96658与周边关键元器件之间的连接是否完好：与SDRAM/DDR之间的数据线是否连通（无明显开路）；与NOR Flash之间的片选、数据线是否连通；与图像传感器（如索尼IMX323）之间的MIPI信号线是否连通。行车记录仪常见故障中，芯片与存储或传感器之间的信号线开路、虚焊远比芯片本身损坏更常见，排查时务必从外围电路入手。
3. 示波器与专业仪器检测NT96658方法（进阶精准检测）
对于专业维修人员和批量质检场景，示波器和专业仪器能提供更精准的判断依据。
示波器波形检测
晶振波形：用示波器探头（建议使用10倍衰减探头）测量NT96658晶振输出脚，应看到清晰的正弦波，频率与标称值一致（如24MHz），峰峰值通常在1-2V之间。若无波形或波形畸变严重，晶振或芯片内部时钟电路可能损坏-18。
电源纹波检测：测量3.3V和1.05V电源的纹波，纹波过大会影响芯片稳定工作（正常纹波应小于50mV），需排查电源滤波电路。
串口日志读取（进阶技巧）
NT96658通常在电路板上预留UART调试接口（TXD/RXD引脚，多为2-3个测试点）。用USB转TTL串口模块连接电脑（波特率通常为115200或921600），通电后观察串口输出日志。若芯片能正常输出Bootloader启动日志但系统卡在某处，可能是固件问题而非芯片损坏；若完全没有日志输出（且供电正常），芯片可能已损坏。
热成像仪检测（批量检测场景）
对于工厂质检或专业维修站，热成像仪可以快速发现芯片热点异常。通电后观察NT96658表面温度分布——正常工作时整片均匀发热；若出现局部高温点（单点温度显著高于周围），提示芯片内部局部短路-61。
数字IC测试仪批量检测（批量质检场景）
对于大批量NT96658芯片的来料检验，可使用ICT-33C类数字IC测试仪，将芯片放入测试座中一键测试。仪器可快速完成器件好坏判别、型号判别和老化测试，支持1300余种器件型号检测-47。
三、NT96658芯片补充检测模块
1. 行车记录仪场景下不同类型NT96658方案的检测重点
NT96658在行车记录仪产品中有几种典型方案配置，检测重点各有侧重：

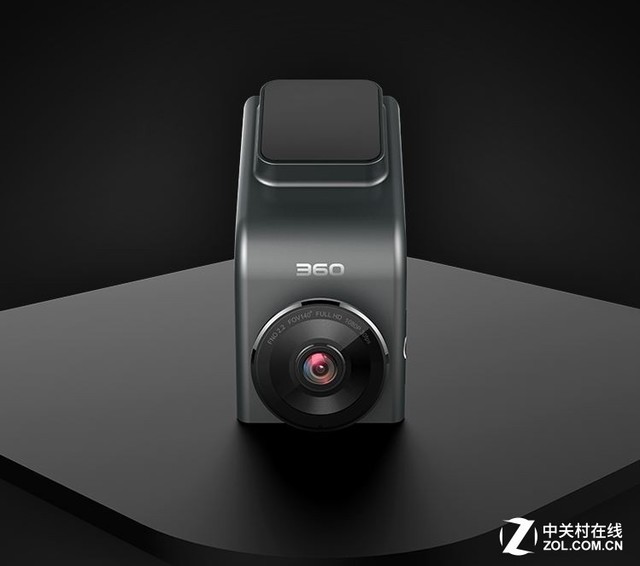

单录方案（如360 G300） ：NT96658 + 索尼IMX323图像传感器。检测重点：优先排查图像传感器MIPI数据通道是否连通（该通道断路会导致有声音无画面）；检查传感器供电（通常为2.8V或1.8V）是否正常-。
前后双录方案：NT96658 + 前/后双图像传感器。检测重点：双路MIPI通道的切换控制是否正常；前路正常、后路黑屏通常是后摄像头连接线或通道切换电路问题，而非NT96658损坏。
集成WiFi方案（如360 G380） ：NT96658 + WiFi模块。检测重点：WiFi无法连接或搜不到信号时，先排查WiFi模块供电和复位电路，再考虑NT96658内部MAC层功能故障-6。
2. 汽车行车记录仪NT96658芯片检测常见误区（避坑指南）
以下是汽车维修场景中高频出现的检测误区，注意规避：
误区1：行车记录仪不开机就直接判定NT96658损坏。实际排查中，不开机的原因约70%是供电电路问题（如输入保险烧断、电源管理IC损坏、DC-DC转换电路故障），而非主控芯片本身损坏。
误区2：万用表测量电压异常就直接判定芯片坏。电压异常可能是外围元件（电容漏电、电阻变值）造成的，应先断开NT96658的供电引脚（如有条件）测量空载电压是否恢复正常，以区分是芯片短路拉低电压还是前级电路本身故障-18。
误区3：忽视固件问题。NT96658需要配合外挂NOR Flash中的固件才能正常工作。“卡logo”或“反复重启”往往由固件损坏导致，而非芯片损坏。可通过重新烧录固件或更换Flash芯片来判断。
误区4：忽略温度环境影响。NT96658的工作温度范围为-15℃至75℃。在夏季暴晒后的车内进行检测时，芯片表面温度可能已超过正常工作范围，此时测得的异常参数可能为温度导致而非芯片损坏，应待冷却后再复测-54。
误区5：盲目用热风枪拆焊后判定芯片损坏。不熟练的热风枪操作极易因温度过高、加热时间过长而二次损坏芯片，检测时应先完成所有非破坏性检测，确认外围电路无误后再考虑拆焊。
3. 汽车行车记录仪NT96658失效典型案例（实操参考）
案例一：360 G300行车记录仪不开机——NT96658电源引脚短路
故障现象：用户反映行车记录仪插电后完全无反应，指示灯不亮，屏幕不亮。
检测过程：①拆机后目视检查主板，发现NT96658芯片表面无烧灼痕迹，但旁边一颗贴片电容轻微变色；②用万用表测量NT96658的3.3V电源引脚对地电阻，测得值仅为8Ω，远低于正常值（正常应在数百Ω以上），初步判定VCC与GND间短路；③进一步排查发现，变色电容两端电阻也为8Ω，拆下该电容后复测芯片3.3V引脚对地电阻恢复正常（约2kΩ），判定故障原因为电容短路拉低了3.3V供电，导致NT96658无法正常工作；④更换同规格电容后，行车记录仪恢复正常。
经验：芯片电源引脚对地电阻极低，不一定就是芯片本身短路——应先排查并联在电源轨上的去耦电容，电容短路是更常见的故障原因。
案例二：行车记录仪有声音但画面全黑——图像传感器MIPI通道开路
故障现象：行车记录仪可以正常开机、录音，但屏幕显示全黑，录像文件也只有音频无视频。
检测过程：①万用表测量NT96658与图像传感器之间的MIPI差分数据线对地电阻，发现其中一条数据线对地电阻为无穷大（开路），正常应有约几十kΩ；②用放大镜检查该数据线连接的焊点，发现NT96658对应引脚存在虚焊（焊点呈灰暗色，无光泽）；③用热风枪配合助焊剂对虚焊引脚进行补焊后，重新测量数据线连通性恢复正常；④开机测试，画面恢复正常。
经验：行车记录仪有声音无画面时，优先排查图像传感器与NT96658之间的信号连接——虚焊、排线接触不良远比芯片内部图像处理模块损坏更常见。
四、NT96658芯片检测核心与价值延伸
1. NT96658芯片检测核心（汽车维修高效排查策略）
针对汽车维修场景，建议采用以下分级排查策略：
第一级（基础排查） ：目视检查→通电升温感知→观察设备运行状态→快速定位故障方向。
第二级（万用表检测） ：断电测电源引脚对地电阻→通电测各关键电压点（3.3V、1.05V、晶振两脚）→测关键信号线通断→排除供电和连接问题。
第三级（进阶诊断） ：示波器测晶振波形→串口调试接口读日志→排查固件和外围芯片。
核心原则：80%的“NT96658损坏”实际上是外围电路故障（供电异常、晶振失效、电容短路、虚焊、固件损坏）-61。检测应遵循“先简单后复杂、先外围后核心”的排查顺序，避免过早拆焊造成二次损坏。
2. NT96658芯片检测价值延伸（行车记录仪维护与维修建议）
日常维护建议：行车记录仪长期暴露在高温、震动环境中，建议每半年检查一次电源线插头接触情况，定期清理TF卡灰尘并格式化，避免因存储故障导致固件读写异常。夏季高温时尽量避免车辆长时间暴晒后立即通电使用。
维修替换建议：确认NT96658损坏需更换时，务必采购原装正品芯片（注意区分NT96658BG与NT96658不同后缀版本，引脚定义可能有差异）-20。替换时使用BGA植锡台配合钢网重新植锡，确保焊接质量。若无BGA返修设备，建议将主板交由专业维修站处理——手工焊接TFBGA-305封装难度极高。
校准与测试建议：更换NT96658后，建议用示波器复测晶振波形和电源纹波，确认芯片工作状态稳定；用专业烧录器重新写入匹配的固件程序；整机测试录像、录音、WiFi等功能是否全部正常后方可交付使用。
