工业与家电场景开关绝缘检测全攻略：从兆欧表选型到故障精准排查

一、核心写作目标

本文以“实操落地、行业适配”为核心，聚焦开关绝缘电阻检测这一关键技能，系统讲解从基础初筛到专业精测的全流程操作方法。内容覆盖电子维修人员、企业质检从业者、电子爱好者等不同基础读者的需求，帮助读者快速掌握开关绝缘好坏判断技巧，同时规避检测过程中的安全风险和常见误区。所有检测方法均结合工业生产线、家电维修、汽车电路等实际场景进行适配，确保读者在各自工作环境中能够“即学即用”。

二、前置资料与行业场景分析

在创作本文之前，我们对“如何测开关绝缘”相关内容进行了多维度资料：

场景维度：开关绝缘检测广泛应用于工业控制柜、工厂生产线、家电维修、汽车电子、医疗设备等领域，不同场景对检测精度和工具选型有差异化要求-。

标准维度：工业场景开关绝缘检测主要依据GB/T 14048系列标准（如GB/T 14048.1-2012）和IEC 60947系列标准（如IEC 60947-3），检测指标包括绝缘电阻、耐压强度、接触电阻等-。

方法维度：主流检测工具包括万用表（适合家电/消费电子场景初筛）和兆欧表/绝缘电阻测试仪（适合工业/专业场景精准测量），不同场景对电压等级选型有明确要求--。

以下内容将基于上述资料，结合各行业实际需求展开。

三、工业与家电场景开关绝缘检测全流程（从基础到专业）

1. 开头引言

开关作为电气控制系统的核心元器件，在工业生产线、家电设备、汽车电路、医疗仪器等领域承担着电路通断控制的关键职能。开关绝缘性能的好坏直接影响设备运行的安全性和可靠性——工业场景中开关绝缘下降可能引发设备短路停机、生产线停工；家电场景中开关绝缘不良则是漏电、触电事故的主要隐患。掌握测量开关绝缘好坏的方法，对于设备故障排查、安全隐患预防具有不可替代的价值。

本文从工业生产线质检员、家电维修人员、汽车维修学徒、电子爱好者等不同受众的实际需求出发，分层次讲解开关绝缘检测方法。无论你是初次接触开关检测的新手，还是需要批量检验的专业质检工程师，都能在本文中找到贴合自身场景的实操指导。全文涵盖万用表初筛、兆欧表精准测量、专业仪器批量检测三大方法，附带行业专属安全规范、常见误区解析和真实失效案例，帮助读者系统掌握开关绝缘检测技能。

2. 前置准备

2.1 工业与家电场景开关绝缘检测核心工具介绍

基础款工具（新手入门必备）

• 数字万用表：家电维修、消费电子检测场景的首选工具。选择具备200MΩ档位的数字万用表即可完成开关绝缘电阻的初步测量-。推荐选择带“绝缘电阻测试”功能的一体化机型（如普源DM3058、DM858E），可省去额外携带兆欧表的麻烦-。

• 防静电镊子/螺丝刀：用于小型开关引脚接触操作，避免人体静电损坏元器件。

专业款工具（工业/批量/高精度检测）

• 兆欧表（绝缘电阻测试仪） ：工业场景质检的核心设备，输出电压档位通常涵盖500V、1000V、2500V、5000V-。选型原则：额定电压500V以下的设备选用500V或1000V兆欧表；500V以上的设备选用1000V-2500V兆欧表-。推荐集成万用表功能的手持式绝缘测试仪（如优利德UT505B、Fluke 1587），兼顾便携与专业--。

• 毫欧表/回路电阻测试仪：用于接触电阻精密测量，可测得微欧姆级接触电阻值，适用于对开关接触性能有严苛要求的工业质检场景-。

• 防爆万用表/兆欧表：煤矿、化工等防爆区域操作需使用Ex IIB/IIC级防爆认证工具-。

2.2 工业与家电场景开关绝缘检测安全注意事项

重中之重，检测前必须逐条执行：

① 强制断电与挂牌操作
在开始任何测量之前，必须断开被测开关所在电路的全部供电电源。对于工业配电柜和生产线设备，执行“断电-验电-挂牌”流程——断开上级断路器，使用验电笔确认断电，并在操作位悬挂“禁止合闸”警示标识-。操作完成后，对电路中的电容器等储能元件进行放电处理（短接后接地放电至少1分钟，大容量电容需放电2分钟以上）-。

② 工具绝缘检查
检查表笔、测试夹的绝缘层是否完好，插头是否松动。红表笔插入VΩ孔（测电阻/电压），黑表笔始终插入COM公共端-。

③ 环境条件确认
绝缘电阻受温度和湿度影响显著。温度升高会使绝缘电阻下降，相对湿度大于75%时测量值会显著偏低-。应在室温（约23℃±5℃）条件下进行测量，环境湿度不宜过高。测量结果需参考材料的温度系数进行校准-。

④ 被测元件表面清理
用无水酒精或专用清洁剂擦拭开关绝缘表面，去除油污、灰尘、湿气。开关表面吸潮或形成导电水膜会导致绝缘电阻值异常偏低-。

2.3 开关绝缘基础认知（适配工业与家电精准检测）

在开始检测之前，先了解开关的结构特点和关键参数。

开关的绝缘性能主要体现在两个方面：极间绝缘（开关断开状态下，两个触点之间的绝缘电阻）和对地绝缘（开关带电部件与外壳/地线之间的绝缘电阻）-。

工业开关和家电开关的绝缘检测标准有所差异：

• 通用标准：在500V DC测试电压下，开关绝缘电阻应≥100MΩ--。

• 湿热环境标准：高温高湿环境下绝缘电阻会显著降低，湿热试验后合格标准降至≥10MΩ-。

• 医疗场景标准：依据IEC 60601-1标准，医疗设备开关绝缘电阻应≥2MΩ（对患者接触部件有更严格限值要求）-。

3. 核心检测方法

3.1 开关绝缘基础检测法（家电维修与消费电子场景快速初筛）

适用场景：家电维修人员上门检修、电子爱好者判断开关好坏、工厂维修工快速定位问题。

操作流程：

第一步：外观检查
目测开关外壳有无破损、烧焦痕迹、裂纹或进水受潮迹象。开关表面若有明显碳化或熔融痕迹，通常意味着绝缘已被击穿，可直接判定为不合格，无需进一步测量。

第二步：通断测试（验证开关基本功能）
将万用表调至电阻档（200Ω档），在开关闭合状态下测量两个触点间的电阻值。正常开关闭合时电阻应接近于0（理想值为0Ω），若有阻值显示（尤其是几十Ω以上），说明触点氧化或接触不良-。

第三步：绝缘电阻初测
万用表调至最高电阻档位（通常为20MΩ或200MΩ档），测量开关断开状态下两个触点之间的电阻值，以及任一触点与外壳（或接地端）之间的电阻值。万用表应显示“溢出”或“OL”（无限大）符号-。若测量到有明确阻值（如几MΩ甚至更低），说明开关绝缘已下降，存在漏电风险。

行业注意要点：

• 家电场景（如电灯开关）可参考：开关OFF时绝缘状态良好，ON时电阻接近零（电灯负荷电阻部分）-。

• 工业环境存在电磁干扰时，万用表读数可能不稳定，建议在断电状态下测量，并保持表笔接触稳定。

• 万用表测量绝缘电阻的精度有限（高阻档位误差较大），仅适用于快速初筛，精准测量需使用兆欧表。

3.2 万用表检测开关绝缘方法（家电维修新手重点掌握）

适用场景：家电维修人员判断墙壁开关、家电电源开关是否漏电；家庭线路漏电排查。

操作步骤：

步骤一：断电与放电
关闭被检测线路的总断路器，确认线路完全断电。用验电笔确认无电后，将线路对地短接放电-。

步骤二：万用表档位设置
将数字万用表拨至欧姆档的200MΩ档位-。

步骤三：极间绝缘电阻测量
① 测量火线与零线之间的绝缘电阻——一只表笔接火线端，一只表笔接零线端，读取稳定后的电阻值。正常应≥0.5MΩ（对线路标准）或≥100MΩ（对开关单体标准）-。
② 测量火线与地线之间的绝缘电阻——一只表笔接火线端，一只表笔接接地线或临时接地金属-。
③ 测量零线与地线之间的绝缘电阻——方法同上。

步骤四：读数判断
若万用表显示数值小于0.5MΩ，说明该线路/开关绝缘电阻不达标，存在漏电隐患-。若显示“1”或“OL”（溢出），说明绝缘良好。

家电维修实用技巧：

• 对于墙壁开关，可拆下开关面板后直接测量开关两个接线端子之间的绝缘电阻，开关处于OFF状态下读数应为无穷大。

• 若万用表没有200MΩ档位，可用20MΩ档位替代，但测量上限较低，无法检测绝缘良好的开关（因为20MΩ以上读数为OL，难以区分“刚好达标”和“严重超标”）。

• 注意：万用表在200MΩ档位测量的绝缘电阻值在理论上限内具有一定参考价值，但测量精度低于专业兆欧表，仅适合初筛-。

3.3 兆欧表/绝缘电阻测试仪检测开关绝缘（工业与专业场景精准检测）

适用场景：工业生产线开关质检、配电柜开关绝缘性能验证、专业维修工程师的精准诊断、批量检测。

兆欧表（又称绝缘电阻测试仪、摇表）是开关绝缘检测的专业工具，其核心优势在于输出标准测试电压（500V、1000V、2500V等），能够精准测量高阻值绝缘电阻，检测灵敏度远超万用表。

操作流程：

第一步：仪表开机与自检
开启兆欧表电源开关，检查电池电量是否充足（部分型号有BATT.CHECK功能）。确认LCD显示正常-。

第二步：选择测试电压档位
根据被测开关的额定电压等级选择兆欧表输出电压：

• 额定电压≤500V的设备（如家用开关、低压控制电路），选500V档-

• 额定电压500V-1000V的设备（如工业控制柜、低压配电箱），选1000V档-

• 额定电压1000V以上的工业开关设备，选1000V-2500V档-
  注意：兆欧表额定电压应高于被测开关的绝缘电压等级，但不能过高以免损坏低压开关-。

第三步：端子连接
将兆欧表的L（线路）端和E（接地）端连接到被测开关的测试点：

• 极间绝缘测试：L接开关的一个触点，E接另一个触点（开关处于OFF断开状态）

• 对地绝缘测试：L接开关的任一触点（开关处于OFF状态），E接开关外壳或接地端

第四步：施加测试电压
轻按高压“启停”键，高压指示灯亮起，兆欧表开始施加预设测试电压-。测试电压持续施加60秒（工业标准测试时长），待LCD显示的稳定数值稳定后读取结果-。部分数字兆欧表显示值需乘以10才为实际绝缘电阻值，具体以仪表说明书为准-。

第五步：放电操作
测试完成后，先将测试电压关闭，然后将被测开关的测试点短接后接地放电1-2分钟，释放测试过程中积累的电荷-。

判断标准（工业通用标准） ：

以上数据综合自GB/T 14048系列标准和IEC 60664-1标准--

工业批量检测技巧：

• 对于流水线批量检测，可使用集成数据记录功能的数字绝缘测试仪，自动保存测量结果便于质检追溯-。

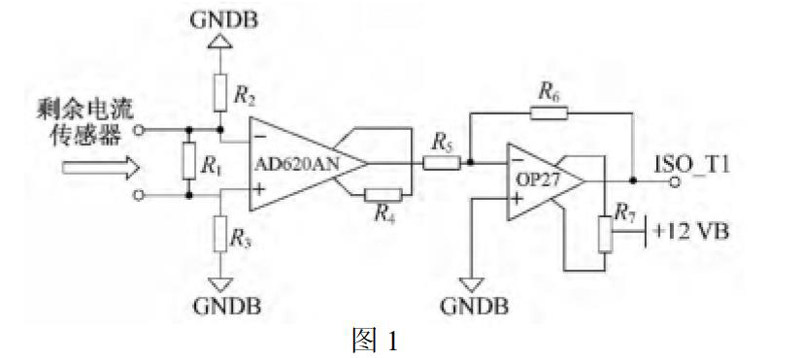

• 配电柜在线检测时（如直流屏绝缘监测系统），绝缘检测仪会直接报出接地支路号和接地电阻值，据此可快速定位故障开关-。

• 防爆区域（煤矿、化工厂）操作需使用防爆型兆欧表，并严格遵守Ex IIB/IIC级防爆操作要求-。

4. 补充模块

4.1 工业场景不同类型开关绝缘检测重点

① 隔离开关（工业配电柜、采煤机）
检测核心：绝缘电阻测试依据GB/T 14048.3、IEC 60947-3标准执行，重点关注主回路绝缘和辅助触点绝缘-。耐压试验需进行2000V/1min无击穿测试-。

② 按钮开关/主令开关（工业控制面板）
检测核心：依据IEC 60947-5-1、GB/T 14048.5标准，重点关注开关断开触点间及带电部件与外壳间的绝缘电阻-。耐压试验AC1500V/1min无击穿为合格-。

③ 自动转换开关电器（ATSE，工业应急电源系统）
检测核心：依据GB/T 14048.11-2016标准，需同时检测两个电源输入端的绝缘性能，以及转换机构的机械绝缘可靠性-。

④ 汽车开关（车窗开关、空挡开关）
检测核心：DC 500V/60s下绝缘电阻≥100MΩ；耐压强度AC 1500V/50Hz持续1min无击穿-。测试前需确保整车断电，B级电压电路的绝缘电阻测量需在车辆上电状态下进行-。

⑤ 医用脚踏开关
检测核心：依据IEC 60601-1、GB 9706.1标准，患者漏电流≤100μA、绝缘电阻≥2MΩ、耐压测试1500VAC通过-。检测过程需注意无菌操作要求。

4.2 开关绝缘检测常见误区（工业与家电场景避坑指南）

误区一：用万用表代替兆欧表测量绝缘电阻
万用表输出的测试电压极低（通常只有几伏），无法模拟开关在实际工况下的绝缘耐受能力。绝缘良好时万用表显示OL，但无法区分“刚达标”和“远超标”；而兆欧表输出500V-2500V标准测试电压，能真实反映绝缘性能。正确做法：万用表仅用于初步筛查，精准判断必须使用兆欧表。

误区二：忽略环境湿度对测量结果的影响
很多维修人员在潮湿环境下测量开关绝缘电阻，得出“绝缘不良”的错误结论。实际是因为开关表面吸潮或形成水膜导致表面泄漏电流增加-。正确做法：在室温（23℃±5℃）、相对湿度<75%的环境下测量，或用无水酒精擦干开关表面后再测。

误区三：检测后未对被测元件放电
兆欧表测量过程中会在开关上积累测试电压产生的电荷。直接拆卸或用手触摸开关可能触电。正确做法：测试完成后短接开关两端并接地放电1-2分钟。

误区四：未考虑温度对绝缘电阻的校正
温度升高会导致绝缘电阻降低，不同温度下测得的绝缘电阻值不具备直接可比性-。正确做法：记录测量时的环境温度，参考材料的温度系数进行校正，或将所有测量结果折算至标准温度（如20℃）进行比较。

误区五：带电状态下测量绝缘电阻
有同行在开关通电状态下使用兆欧表测量绝缘电阻，这不仅会损坏仪表，还可能造成触电事故。许多兆欧表（如Fluke 1587）具备带电电路自动检测功能，当被测电路电压超过30V时会自动禁止测试-。正确做法：必须断电并确认无残留电压后方可测试。

4.3 开关绝缘失效典型案例（工业场景实操参考）

案例一：工厂配电柜开关绝缘老化导致生产线停产

• 故障现象：某食品加工厂生产线配电柜频繁跳闸，起初以为是过载，更换断路器后问题依然存在。用万用表初步测量未能定位故障。

• 检测过程：维修人员使用兆欧表（500V档）逐个测量配电柜内各开关的极间绝缘电阻和对地绝缘电阻。发现主电源输入开关的火线对地绝缘电阻仅0.5MΩ，远低于标准值100MΩ。进一步拆检发现开关内部绝缘支架因长期高温运行已碳化发黑，内部出现明显爬电痕迹。

• 原因分析：配电柜通风不良导致长期高温运行，绝缘材料热老化加速，最终绝缘性能劣化-。

• 解决方法：更换同规格合格开关，同时加装配电柜散热风扇。更换后兆欧表复测，绝缘电阻回升至150MΩ，生产线恢复正常运行。

• 预防建议：工业配电柜开关建议每6-12个月进行一次绝缘电阻测试，并记录数据建立趋势档案，发现绝缘电阻持续下降时提前更换。

案例二：汽车车窗开关受潮导致信号异常

• 故障现象：某家用轿车左前车窗开关间歇性失灵，下雨后故障加重，晴天偶尔恢复正常。4S店多次维修未果，怀疑是车窗电机问题。

• 检测过程：维修人员拆下车窗开关总成，用万用表测量开关在OFF状态下的极间绝缘电阻，发现不同触点之间出现数MΩ至几十MΩ的阻值（正常应为无穷大），表明开关内部存在漏电通道。用兆欧表500V档测量确认绝缘电阻约8MΩ，远低于汽车开关标准（≥100MΩ@500V DC）。拆解开关后发现内部电路板受潮，金属触点上覆盖绿色铜锈。

• 原因分析：车门密封条老化失效，雨水沿门板渗入开关内部。潮湿环境导致绝缘基板吸水，绝缘电阻下降；触点氧化进一步导致接触不良--。

• 解决方法：更换车窗开关总成，同时更换车门密封条。安装前用无水酒精清理开关接口并充分干燥。新开关安装后兆欧表复测绝缘电阻>200MΩ，故障彻底排除。

5. 结尾

5.1 开关绝缘检测核心（工业与家电高效排查策略）

结合工业生产线、家电维修、汽车维修等不同场景，建议采用分级检测策略：

第一级：快速初筛（适合家电维修、电子爱好者）

• 工具：数字万用表

• 操作：外观检查 + 万用表200MΩ档位测极间/对地绝缘

• 判断标准：开关OFF状态万用表显示OL为基本正常；显示有明确阻值（<20MΩ）则存在绝缘问题

第二级：精准测量（适合工厂质检、专业维修）

• 工具：兆欧表/绝缘电阻测试仪

• 操作：按开关额定电压选择测试电压（一般工业开关选500V），施加测试电压60秒后读取稳定值

• 判断标准：绝缘电阻≥100MΩ为合格（GB/T 14048.1）；湿热环境下≥10MΩ为合格-

第三级：批量检测与在线监测（适合流水线质检、配电柜运维）

• 工具：带数据记录功能的数字绝缘测试仪、在线绝缘监测系统

• 操作：批量检测时建立检测台账；配电柜安装在线绝缘监测装置实现实时预警-

• 价值延伸：通过趋势分析预判绝缘老化，实现预防性维护

5.2 开关绝缘检测价值延伸（工业维护与采购建议）

日常维护技巧：

• 工业配电柜、开关箱应保持良好通风和干燥，避免高温高湿环境加速绝缘老化

• 定期（建议6-12个月）用兆欧表测量关键开关的绝缘电阻，建立测量记录档案，对比分析绝缘电阻变化趋势

• 开关表面定期清洁，避免油污、灰尘、湿气积聚导致表面泄漏

• 开关所在环境若存在腐蚀性气体（如化工厂），应选用防腐等级更高的开关产品

采购与校准建议：

• 采购开关时关注绝缘材料等级和认证标准（IEC 60947、GB/T 14048系列），优先选择绝缘电阻裕度大的产品

• 兆欧表需定期校准（建议每年送检一次），确保输出电压准确度和绝缘电阻测量精度

• 防爆区域开关检测须选购Ex IIB/IIC级防爆认证工具和开关-

5.3 互动交流（分享工业与家电开关绝缘检测难题）

你在日常工作中是否遇到过开关绝缘检测方面的棘手问题？欢迎在评论区分享交流：

• 工厂设备维护中，有没有遇到过万用表测不出问题、但兆欧表一测就暴露故障的“隐藏隐患”？

• 家电维修时，有没有遇到过“绝缘电阻达标但开关依然漏电”的疑难杂症？

• 汽车维修场景中，车窗开关、空挡开关的绝缘故障你是如何快速定位的？

• 医疗设备开关检测时，对无菌操作和漏电流限值还有哪些实操困惑？
