一、引言
电容是工业电子设备中最常见的故障源。在工厂变频器、开关电源、伺服驱动器等设备中，滤波电容性能劣化导致的设备异常占比超过40%-26。一台运行多年的工业设备出现输出电压波动、冷启动困难、异常噪声等问题，电容往往是第一个需要排查的元件。
对于工厂维修人员和设备维护工程师来说，掌握万用表检测电容好坏的方法，是快速定位故障、减少停机时间的基本功。本文将面向工厂自动化设备维修场景，从安全放电到核心检测方法，从快速初筛到专业仪器精测，逐层讲解如何用万用表准确判断工业电容的状态。同时覆盖电解电容、薄膜电容、陶瓷电容等常见工业元器件的检测要点，帮助读者在实际维修中少走弯路。
二、前置准备
1. 工业电容检测核心工具介绍（基础款+专业款）
针对工厂维修场景，检测电容常用的工具分为两个层级：
基础工具（新手/现场快速排查必备）
数字万用表（带电容档） ：工厂质检和现场维修首选。需确认万用表支持电容测量功能（表盘标有“F”或“CAP”符号）。选择自动量程或手动量程时，量程需覆盖待测电容的标称容量范围-53。
指针式万用表（如MF47型） ：在判断电容充放电特性方面有独特优势，尤其适合变频器主回路滤波电容的现场判断。指针摆动幅度可直接反映电容的容量大小，这是许多老维修师傅仍坚持使用指针表的原因-。
绝缘镊子、放电工具：用于安全放电和微小元件的夹持操作-20。
专业工具（批量检测/精准诊断场景）
LCR数字电桥：可同时测量电容量C、损耗因数D、等效串联电阻ESR等核心参数。测量频率从工频到约100kHz，基本精度可达0.02%，是工业质检线上判定电容好坏的“金标准”设备-。某贴片厂使用LCR电桥后，误判率从15%降至0.5%-。
电容耐压漏电流测试仪：用于高压电容的耐压性能和漏电流检测，测试电压0~500V可调，漏电流检测精度可达0.5μA-。
示波器+万用表组合方案：通过示波器观察充放电波形和纹波，弥补万用表只能测静态参数的局限。万用表测容量正常但示波器显示波形畸变的情况，提示电容可能存在高频特性劣化-26。
新手提示：日常维修只需一只带电容档的数字万用表即可完成绝大多数检测任务。LCR电桥和耐压测试仪更适合工厂批量质检或高频精密电路检修。
2. 工业电容检测安全注意事项（工厂环境专属）
在工厂环境中检测电容，安全是第一前提。以下4条必须牢记：
① 必须彻底放电后再测量：断电后，工业电源板上的大容量滤波电容（尤其是变频器、开关电源中的高压电容）仍储存高压电荷。先用数字万用表直流电压档测量电容两端电压，确认低于安全值；然后用绝缘螺丝刀或放电电阻短接电容两极进行安全放电-。
② 严禁在线测量：测量电容时务必从电路中取出（至少断开一端），避免万用表电流影响电容状态判断，同时防止外电路对测量结果的干扰-。
③ 电解电容注意极性：红表笔接正极、黑表笔接负极，反接可能导致测量值异常或损坏万用表。
④ 避免电磁干扰：工业现场的变频器、大功率电机等设备会产生强电磁干扰，测量时应远离这些设备或将万用表置于屏蔽环境，否则读数可能大幅偏差-23。
重中之重：测量高压电容前，必须确认万用表直流电压档测得电容两端电压为0V。残余电压不仅会损坏万用表内部电路，更可能造成人身伤害-。
3. 工业电容基础认知（适配工厂精准检测）
在工业电子设备中，最常见的电容类型及其检测特点如下：
| 电容类型 | 典型应用场景 | 关键检测参数 |
|---|---|---|
| 铝电解电容 | 变频器直流母线滤波、开关电源输入/输出滤波 | 容量偏差≤±20%、ESR值、漏电流 |
| 薄膜电容 | 工业电源EMI滤波、变频器输出滤波 | 容量稳定性、耐压性能、介质损耗 |
| 陶瓷电容 | 工业控制板去耦、信号耦合 | 容量偏差≤±10%（MLCC）、介质损耗 |
铝电解电容是工业设备中最容易老化的元件。高温环境导致电解液挥发，表现为容量下降超过标称值20%、ESR异常升高-33。统计数据显示，电解电容失效原因中，电解液干涸占45%、漏电流超标占25%、焊点疲劳占15%-30。
检测电容好坏，核心就是围绕容量、ESR、漏电流三个参数展开——容量是否在允许范围内、ESR是否异常增大、漏电流是否超标。掌握了这三个指标的判断方法，就能解决90%以上的电容故障排查问题。
三、核心检测方法
1. 外观与导通快速初筛法（工厂现场快速定位）
在正式用万用表测量之前，先用“看”和“嗅”的方法快速筛选可疑电容，可节省大量时间。
操作流程
步骤1：断电并完全放电后，观察电容外观。铝电解电容顶部防爆纹是否凸起？底部引线是否有结晶物质？外壳颜色是否局部变深？-36
步骤2：闻一闻电容附近是否有焦糊味或电解液挥发的气味。
步骤3：万用表调至蜂鸣器档（导通档），测量电容两极之间是否短路。若蜂鸣器持续鸣响（阻值<1Ω），说明电容已击穿短路-。
工业场景判断标准
正常电容：外观平整、无鼓包、无漏液；导通档测量为开路（阻值∞）
故障电容：顶部鼓起超过0.5mm需重点关注；导通档短路→内部击穿；外壳破裂→电解液泄漏-30
实战提示：在变频器维修中，打开机箱后第一件事就是目检直流母线电容——凡是顶部明显鼓包的，基本可以判定为失效，无需进一步测量-。
2. 万用表电阻档检测法（新手重点掌握，判断充放电特性）
当万用表不具备电容档功能，或想快速验证电容充放电特性时，使用电阻档是最通用的方法。
操作步骤
第一步：万用表调至电阻档。选档原则：47μF以下用R×1k档，大于47μF用R×100档-。容量低于1000pF的电容建议使用R×10k档-。
第二步：红表笔接电解电容正极，黑表笔接负极（无极性电容可任意接）。
第三步：观察万用表读数变化过程，记录最终稳定值。
结果判断标准（以指针式万用表为例）
| 观察现象 | 判断结论 |
|---|---|
| 指针迅速向右摆起（接近0Ω），然后逐渐向左回摆至∞附近 | 电容正常 |
| 指针摆起后不回摆，停留在低阻值（如几十Ω） | 漏电严重，已失效 |
| 指针摆起幅度极小 | 容量已严重衰减 |
| 指针不摆动，始终显示∞ | 电容内部断路 |
| 指针摆动后逐渐归零 | 击穿短路 |
数字万用表电阻档检测提示：数字万用表电阻档测电容时，正常电容会显示阻值从低逐步上升至“OL”（无穷大）-50。若始终显示0或接近0，说明电容已击穿短路；若始终显示OL且无上升过程，说明内部断路。

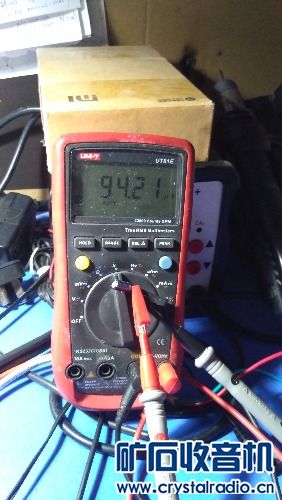

3. 万用表电容档直接测量法（核心实操，工业场景容量判断）
这是最直接、最精确的万用表检测方法，前提是万用表具备电容测量功能。
操作步骤
第一步：将功能旋钮调至电容测量档（标有“F”或“CAP”），根据电容标称容量选择合适量程-50。若不明确容量，先用最大量程档测量，再切换到接近该容量的档位获得更精确读数-53。
第二步：将已放电的电容两极插入万用表电容测量插孔（部分型号需用表笔接触引脚）-53。
第三步：读取显示屏上的容量数值，与电容外壳标注的标称值进行比对。
工业判断标准（基于IEC 60384标准）
容量偏差 ≤ ±20% → 电容性能正常-20
容量偏差 20%~30% → 性能开始劣化，建议监控，非关键电路可继续使用
容量衰减 >30% → 已失效，必须更换-20
显示“0”或接近0 → 内部短路
显示“OL”或数值持续跳变 → 内部断路或介质严重漏电-53
实战案例：某工厂开关电源模块出现输出电压波动，经检测发现400V主滤波电容标称100μF，实测仅32μF（衰减68%），更换后设备恢复正常-20。
4. LCR数字电桥精准检测法（工厂质检专业进阶）
对于要求高精度的工业质检场景或疑难故障排查，万用表只能测容量，而LCR电桥可同时给出容量C、损耗因数D、等效串联电阻ESR三个关键参数，全面评估电容健康状态-。
操作步骤
第一步：LCR电桥开机预热5~10分钟，确保仪器稳定。
第二步：设置测试频率——电解电容常用100Hz或120Hz（对应工频滤波场景），高频应用设置1kHz-30。
第三步：将电容引脚插入测试夹具（小容量使用四端子测量法消除引线电阻影响），读取C、D、ESR三个数值。
工业判断标准（参考GB/T 2693及行业规范）
| 检测项目 | 判定标准（参考值） | 来源 |
|---|---|---|
| 容量偏差 | 电解电容±20%以内，MLCC±10%以内 | 行业通用标准 |
| ESR值 | 额定电压≤16V时ESR＜50mΩ；额定电压＞16V时ESR＜100mΩ | TDK技术手册-30 |
| 损耗因数D | 铝电解电容D值一般在0.05~0.25之间，明显超出范围提示介质老化 | 行业通用经验 |
| 漏电流 | ≤0.01CV（C单位μF，V单位V） | JIS C 5102标准- |
工厂批量检测提示：某贴片电容厂使用2830型LCR电桥后，检测效率从每天5000颗提升至8小时3万颗，误判率从15%降至0.5%，年省质检费约30万元-。
四、补充模块
1. 工业场景中不同类型电容的检测重点
① 铝电解电容（工厂变频器/电源最常用）
检测重点：容量衰减+ESR升高。这是电解电容最常见的失效模式。高温环境加速电解液挥发，容量下降超过标称值20%即需警惕，同时ESR值异常升高会导致纹波发热加剧，形成正反馈加速失效-。
② 薄膜电容（EMI滤波/变频器输出）
检测重点：耐压性能和绝缘电阻。薄膜电容失效通常表现为绝缘电阻下降或耐压击穿，而非容量大幅变化。使用R×10k档测量两极间阻值，正常应在10MΩ以上-。
③ MLCC陶瓷电容（工业控制板去耦）
检测重点：容量偏差和介质损耗。MLCC电容测试时需注意原厂测试条件——如Samsung CL系列电容规格书要求1kHz/1Vrms测试条件，普通万用表无法满足此要求，需用LCR测试仪-。容量偏差超出±10%即应视为异常。
2. 工业电容检测常见误区（避坑指南）
| 误区 | 危害 | 正确做法 |
|---|---|---|
| 仅凭外观判断电容状态 | 无明显外观损伤的故障电容中，有42%存在参数漂移- | 目检后必须做容量测量，不能仅凭外观下结论 |
| 容量正常就认为电容健康 | 电解电容可能出现“容量正常但高频失效”的情况-23 | 重点电路应同时检测ESR或使用LCR电桥全面评估 |
| 未放电就直接测量 | 残余电压损坏万用表甚至造成人身伤害- | 测量前必须用直流电压档确认电压为0V |
| 在线测量不拆电容 | 外电路影响读数，误判电容状态- | 至少断开电容一端，确保独立测量 |
| 忽略环境温度影响 | 陶瓷电容容量随温度变化明显，25℃基准下每升高10℃容量增加约5%-30 | 参考原厂测试条件，在相近环境温度下测量 |
| 万用表量程选择不当 | 小电容用大量程读数不准，大电容用小量程显示“OL” | 选档原则：量程略大于电容标称容量 |
| 只测容量不测ESR | 容量正常但ESR已大幅上升的电容仍会导致电路异常- | 使用LCR电桥或专用ESR表补充检测 |
3. 工业电容失效典型案例（实操参考）
案例一：变频器直流母线电容衰减导致设备频繁停机
某工厂ABB ACS880变频器控制的自动化产线，设备运行中出现频繁误报警，日均故障5.3次。工程师排查变频器后发现直流母线滤波电容（470μF/400V）实测容量仅318μF，衰减约32%，ESR值从正常值升至标称值的3倍以上。更换电容后，设备误动作频次降至0.7次，产线停机时间缩短约40%-。
检测启示：工业变频器中的滤波电容长期在高温环境下运行，容量衰减和ESR升高是渐进式失效过程。定期使用万用表电容档或LCR电桥检测直流母线电容，可在故障发生前预警。
案例二：开关电源电解电容干涸导致输出电压纹波过大
某工业设备电源模块异常噪声，输出电压纹波明显增大。工程师取下电源板上的400V/100μF主滤波电容，用万用表电容档测量，实测容量仅32μF，衰减68%-20。将电容外壳拆开观察，内部电解液已基本干涸，阳极箔表面出现腐蚀斑点。更换同规格105℃高温型电解电容后，设备恢复正常工作。
检测启示：容量衰减超过30%的电解电容必须立即更换。选型时优先选择105℃高温型产品，延长使用寿命-36。
五、结尾
1. 工业电容检测核心策略（分层排查流程）
在工厂维修和质检场景中，建议按以下分层策略高效排查电容故障：
| 检测层级 | 使用工具 | 检测内容 | 适用场景 |
|---|---|---|---|
| L1 快速初筛 | 目检 + 万用表导通档 | 外观变形/漏液 + 短路/开路 | 现场快速定位，5秒内排除明显故障 |
| L2 基础测量 | 万用表电容档/电阻档 | 容量偏差 ±20%判定 + 充放电特性 | 日常维修、常规质检 |
| L3 精准诊断 | LCR电桥 + 示波器 | ESR值 + 损耗因数 + 波形分析 | 疑难故障排查、批量质检、高频电路 |
高效排查口诀：一看（外观变形漏液）、二放（安全放电）、三测（容量偏差）、四判（超20%即换）。
2. 电容检测价值延伸（工业维护与选型建议）
定期检测周期：对于工业变频器、开关电源等关键设备，建议每500工作小时检测一次电容状态，高温环境应缩短检测周期-。建立电容性能衰减数据库，通过数据对比预判器件寿命-26。
选型替代要点：
耐压等级不低于原规格
优先选择105℃高温型产品（电解电容）
对于开关电源，优先选用低ESR型号-33
保持实际工作电压不超过额定值80%
更换电容后必须静置30分钟再通电-36
万用表选择建议：选购数字万用表时，优先选择具备True RMS测量技术和自动量程切换功能的型号，可减少高频电路干扰误差-20。
